1. 簡介：

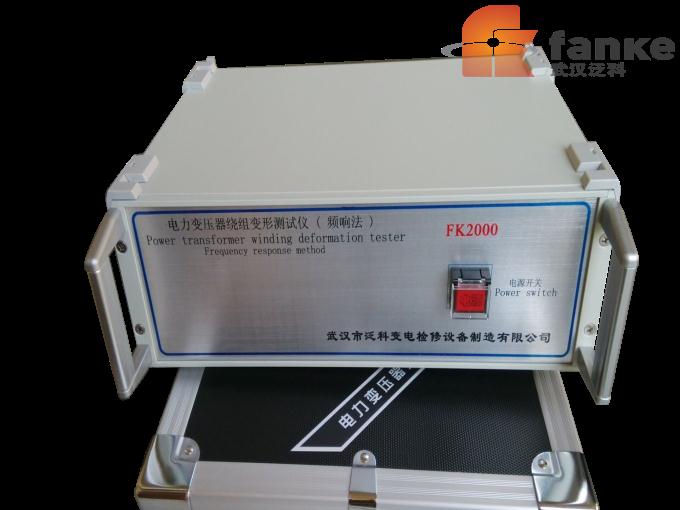

FK2000型變壓器繞組變形測試儀適用于對變壓器內部繞組特征參數的測量，其采用內部故障頻率響應分析(FRA)方法，能對變壓器內部的繞組扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障作出準確判斷。
該儀器通過將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
對于運行中的變壓器而言，通過比較故障變壓器線圈間特征圖譜的差異，可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供依據。
FK2000型變壓器繞組變形測試儀適用于對變壓器內部繞組特征參數的測量，其采用內部故障頻率響應分析(FRA)方法，能對變壓器內部的繞組扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障作出準確判斷。
該儀器通過將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
對于運行中的變壓器而言，通過比較故障變壓器線圈間特征圖譜的差異，可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供依據。
主要特點：
1.硬件機芯采用DDS專用數字高速掃頻技術(美國)，可準確診斷出繞組扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障
2.采集控制采用高速高集成化微處理器
3.筆記本電腦與儀器之間通信設有USB接口和無線藍牙接口
4.高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)
5.信號輸出幅度可以軟件調節，最大幅度峰值±10V
6.計算機將檢測結果生成電子文檔(Word)
7.選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上
8.成品電路板,表面有特殊處理，具有抗水和有害氣體污染
9.具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式
10.檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組一致性比較；還可縱向比較歷史測量情況
11.自動生成Word ，供保存和打印
12.完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件
1.技術指標：
1.1.掃描方式: （儀器具備線性掃頻測量和分段掃頻測量雙測量系統）
（1）線性掃描分布
掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz
（2）分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)、 分辨率為0.02kHz
(10kHz)-(100kHz)、 分辨率為0.2kHz
(100kHz)-(500kHz)、 分辨率為1kHz
(500kHz)-(1000kHz)、 分辨率為1kHz
1.2.幅度測量范圍: (-120dB)–(+20 dB)
1.3.幅度測量精度: 0.01dB
1.4.掃描頻率精度: 小于 0.01%
1.5.信號輸入阻抗：1MΩ
1.6.信號輸出阻抗：50Ω
1.7.儀器尺寸(長×寬×高):300×340×120mm3
1.8.鋁合金包裝箱尺寸(長×寬×高):310×400×330mm3
1.9.總體重量:10kg
